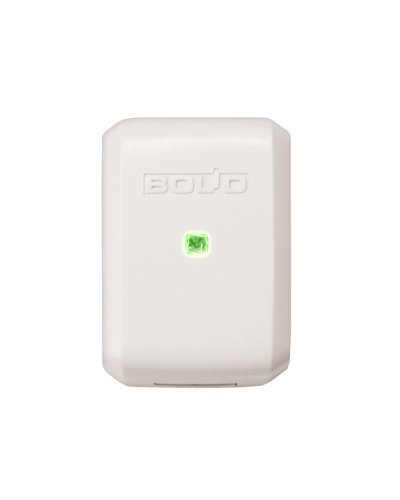

Преобразователь интерфейсов RS232-TTL для подкл.С2000М к передатчику ATS-100, U-пит.9...15В, I-потр.20мА, длина RS-232 до 20м, скорость передачи до 115200, t-раб.-30...+50С, IP40, 56х28х20.

Назначение изделия

Преобразователь интерфейсов RS232-TTL предназначен для подключения радиопередатчиков ATS100 радиосистемы охраны LARS и TRX-150 радиосистемы «Орион Радио» к пульту «С2000М». Преобразователь осуществляет преобразование уровней сигналов последовательного интерфейса RS-232 в уровни TTL. Он может использоваться для согласования других устройств, имеющих TTL или CMOS асинхронный последовательный интерфейс, с устройствами с интерфейсом RS-232.
Преобразователь рассчитан на непрерывную круглосуточную работу.

Особенности

- преобразование уровней двух сигналов цифрового последовательного интерфейса: одного из RS-232 в 5В TTL/CMOS, одного из 5В TTL/CMOS в RS-232;
- индикация передачи данных.

Напряжение питания, B:	Скорость передачи данных, Бод: не более 115200
- от внешнего источника питания: 9…15	Степень защиты: IP40
Ток потребления, мА:	Диапазон рабочих температур, °С: -30…+50
- в дежурном режиме: 20	Габаритные размеры. мм: 56х38х20
Масса, не более, кг: 0.04
