Описание решения

Система предназначена для визуального контроля внутренних помещений одноэтажного здания медицинского центра (поликлиники), парковки, прилегающей территории, а также контрольно-пропускного пункта.

Цели:
- контроль работы персонала, предоставление качественных услуг
- обеспечение безопасности посетителей и персонала
- визуальное наблюдение с поста охраны за обстановкой внутри и снаружи объекта
- разрешение спорных ситуаций
- контроль кассовых операций на ресепшене
- удаленное наблюдение за объектом и контроль за действиями сотрудников охраны (для руководства).
- контроль аудио обстановки.

Система позволяет:
- просматривать видео в реальном времени
- вести запись видео и аудио событий, происходящих на объекте в круглосуточном режиме
- просматривать видеоархив
- прослушивать и решать спорные моменты
- производить резервное копирование файлов
- получать тревожные уведомления для предотвращения развития событий, угрожающих безопасности объекта, и своевременного реагирования в случае возникновения нештатных ситуаций.

В решении использованы:
1.    16-канальный видеорегистратор BOLID RGI-1622 версия 4  (можно подключить до 16  IP-камер и 2 HDD до 16Тб каждый) - для записи видео-/аудиоинформации. Запись видеоизображения с разрешением до 16 Мп.

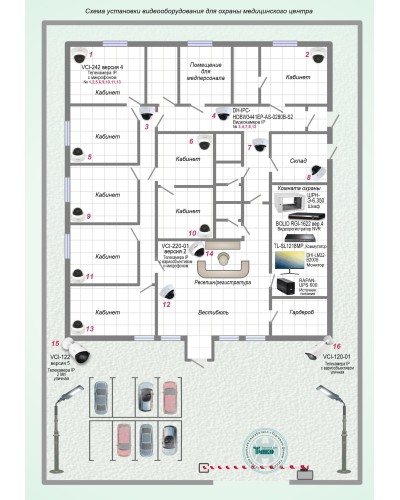

2.    Купольные IP-камеры BOLID VCI-242 версия 4 (№№ на схеме: 1,2,5,6,9,10,11,13) с широким углом обзора. Устанавливаются в кабинетах для общего просмотра и контроля общения с посетителями.
3.    Антивандальные купольные IP-камеры DH-IPC-HDBW3441EP-AS-0280B-S2 (№№ 3,4,7,8,12) с широким углом обзора - для общего просмотра коридоров, вестибюля, входящих посетителей.
4.    Купольная 4 Мп IP-камера BOLID VCI-220-01 версия 2 (№ 14), антивандальная с вариофокальным моторизованным объективом 2,7−13,5 мм, встроенным микрофоном, видеоаналитикой, аудио и тревожным входом. Устанавливается на рецепшене, над кассой, для контроля за кассовыми операциями и общением персонала с посетителями.
5.    Уличная 2 Мп IP-камера BOLID VCI-122 версия 5 (№ 15) с ИК подсветкой, способная передавать четкое изображение при температуре от -50 до +60 °С как днем, так и ночью; видеоаналитические функции: пересечение линии, контроль области, – для контроля за парковкой.
6.    Уличная IP-камера BOLID VCI-120 версия 3  (№ 16) с вариофокальным объективом 2.7- 13.5 мм.  Для обеспечения круглосуточного наблюдения на объекте оснащена ИК-подсветкой, рассчитанной на дальность до 50 метров.  Аппаратная реализация функции широкого динамического диапазона WDR 120дб обеспечивает превосходное отображение как хорошо освещенных, так и затененных объектов в ситуациях с контрастным освещением сцены.
7. TL-SL1218MP, коммутатор 16-портовый с PoE
8.    Телекоммуникационный 19” шкаф ШРН-Э-6.350 вешается на стену в комнате охраны. В шкаф сводим все кабели от камер, и заводим на 16 канальный регистратор с 16 PоE портами. Регистратор монтируем на полке МС-30-9005, которая устанавливается в шкафу.
Кабель применяем ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx 4х2x0,52 не распространяющий горение с пониженным газовыделением, как рекомендуется для объектов такого типа*, и обжимаем разъемами RJ-45.
9.    В шкаф устанавливаем ИБП 220В -RAPAN-UPS 600 для защиты оборудования от скачков напряжения и перенапряжения сети.
10.    На пост охраны устанавливаем монитор со встроенными динамиками - DHI-LM22-B200S - для отображения видео и аудио информации от IP-камер. Прокладываем HDMI кабель - WH-111(2m) - от регистратора до монитора.

*Особенности кабеля. Информация от производителя:
«Предназначен для групповой внутренней стационарной прокладки на социально значимых объектах (школы, сады, больницы, пр.). Кабели не распространяют горение при групповой прокладке. Пониженное дымо- и газовыделение при горении и тлении. Низкая токсичность продуктов горения/тления – более 120 г/м3
Надёжная передача питания по PoE.
Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A.»
