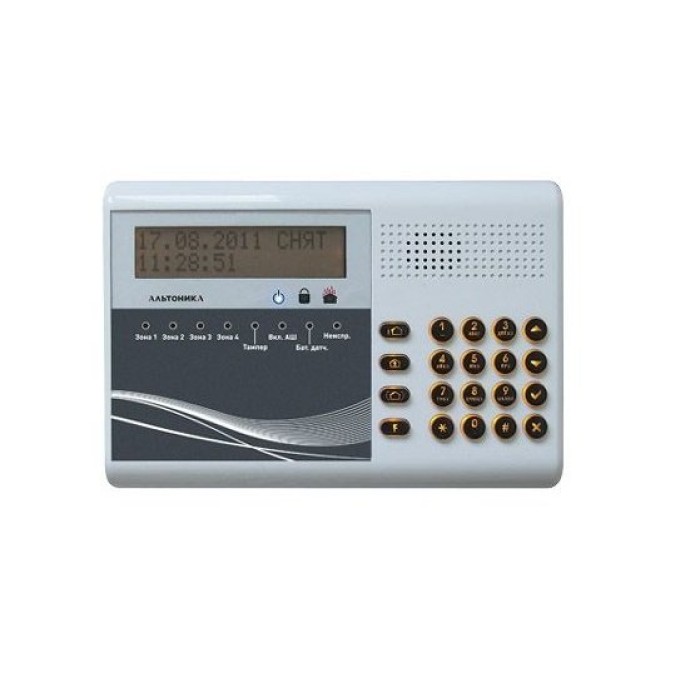

RS-201PG. Блок обработки РИФ ПАТРУЛЬ с визуальной индикацией. Альтоника в Саратове

Описание RS-201PG. Блок обработки РИФ ПАТРУЛЬ с визуальной индикацией. Альтоника

Блок обработки РИФ ПАТРУЛЬ, мониторинг в режиме реального времени с возможностью передачи извещений «ТРЕВОГА» и «НЕИСПРАВНОСТЬ» на пост и дублированием извещений на удаленный пульт централизованного наблюдения и GSM пульт. 255 меток маршрута, 8 жезлов и маршрутов в системе, RS-232 (2 шт.), USB, 4 реле (1А, 24В/0,5А-125В), 10…15 В, 350 мА, -10...+50°С, 220х150х40 мм.

Особенности

"Блок обработки Риф Патруль" выполняет следующие функции:
● Инициализация жезла (запись в жезл частотной литеры, мощности передатчика, меток начала и конца маршрута);
● Прием телеграмм из ЦПП;
● Запоминание списка ID жезлов с привязкой к маршрутам;
● Запоминание временных интервалов и кодов меток для каждого маршрута;
● Формирование подтверждений и команд для передачи через ЦПП;
● Сравнение интервалов времени между считываниями меток с учетом разброса интервалов времени, заданного в процентах;
● Индикация прохождения выбранного маршрута на лицевой панели БО с помощью 32 светодиодов;
● Просмотр журнала событий на ЖКИ;
● Контроль наличия связи с жезлом охранника;
● Передача событий на ПК и/или на пост централизованной охраны.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальное количество меток маршрутов: 255
Максимальное количество жезлов в системе: 8,
Максимальное количество маршрутов: 8
Максимальное количество маршрутов, проходящих одновременно: 8
Минимальное количество точек маршрута: 1
Максимальное количество точек одного маршрута: 32
Количество дополнительных тревожных кнопок: 20
Сопряжение с приемником RS-201RD: RS-485
Сопряжение с блоком выносной индикации РИФ-ОП-БВИ : RS-485
Сопряжение с передатчиком RS-201TD-RR (RS-202TD-RR) или приемопередатчиком Базальт-550 : RS-485
Сопряжение с GSM модулем: TTL
Выход на компьютер: RS-232 (2 шт.), USB
ВНИМАНИЕ: необходимо соотв. программное обеспечение!
Количество реле: 4
Параметры контактов реле: 1 А 24 В / 0,5 А ~125 В
Суммарный ток по выходам Сирена, Лампа и Питание извещателей не должен
превышать: 300 мА
Внутренний электронный протокол в энергонезависимой памяти:
5000 событий

Дополнительное оборудование

(327166) RS-201TG, Жезл контроля маршрутов

(211410) RS-201RD Устройство радиоприемное

Максимальное количество меток маршрутов: 255	Ток потребления, мА: 350
Максимальное количество жезлов в системе: 8	Напряжение питания, В: 10…15
Максимальное количество маршрутов: 8	Диапазон рабочих температур, °С: -10…+50
Количество дополнительных тревожных кнопок: 20	Габаритные размеры. мм: 220х150х40
